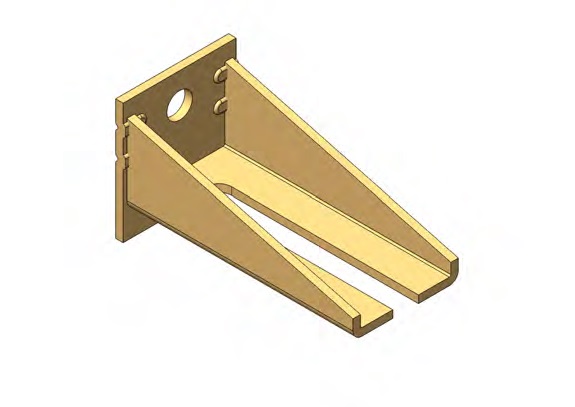

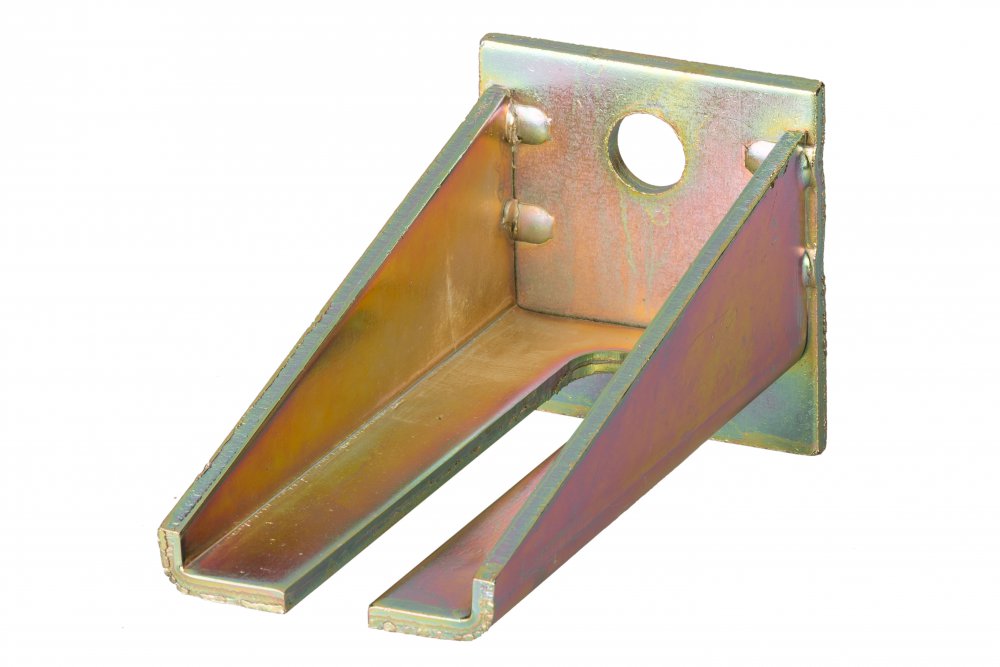

Konzola dvojitá

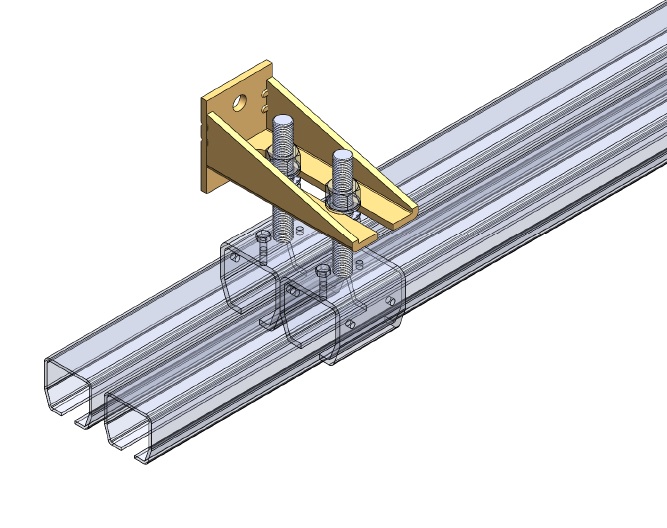

Jedná se o komponent, který je přímo určen pro kombinaci se svorkou nastavitelnou - B04. Používá se při montáži na stěnu nebo ocelovou konstrukci a zajišťuje větší výškovou i boční rektifikaci než komponent B05. Pomocí konzoly dvojité je možné upevnit dvě kolejnice.
Jednotlivé komponenty prosím objednávejte v té dané velikosti, aby byla zajištěna dokonalá kompatibilita a jízdní vlastnosti (zde platí, že konzola vel. 24 je shodná pro velikost 23 i 24, k ní objednávejte ostatní komponenty, buď pouze ve vel. 23 nebo 24).

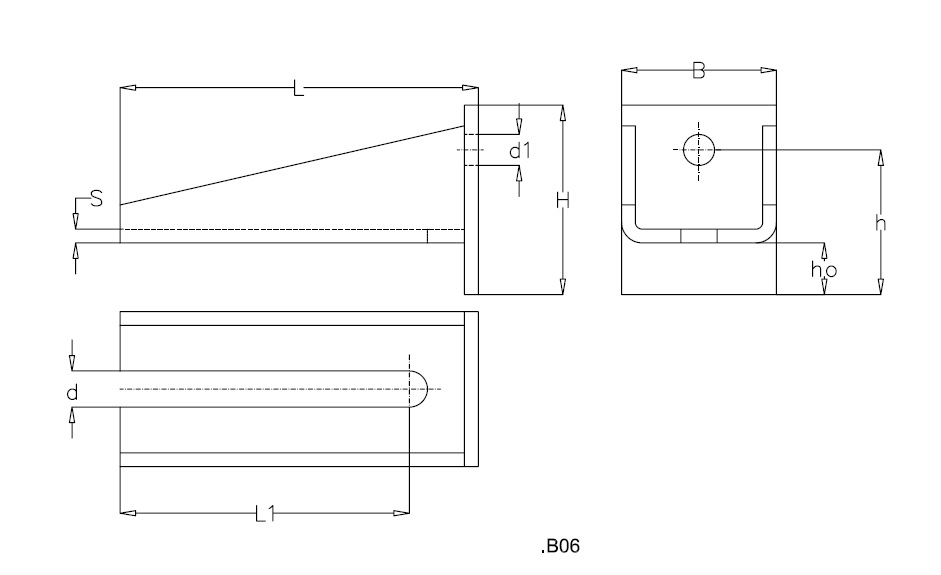

Níže je uvedena tabulka s rozměry v jednotlivých velikostech, v nichž je možné u nás konzoly objednat.
| Velikost |
21. |
23./24. |
26. |
27. |
| B (mm) |
60 |
75 |
90 |
90 |
| H (mm) |
50 |
80 |
110 |
110 |
| h (mm) |
35 |
60 |
85 |
85 |
| ho (mm) |
- |
22 |
25 |
25 |
| L (mm) |
100 |
155 |
208 |
208 |
| L1 (mm) |
80 |
130 |
168 |
168 |
| s (mm) |
6 |
5 |
8 |
8 |
| d (mm) |
10,5 |
17 |
21 |
32 |
| d1 (mm) |
13 |
17 |
18 |
22 |
