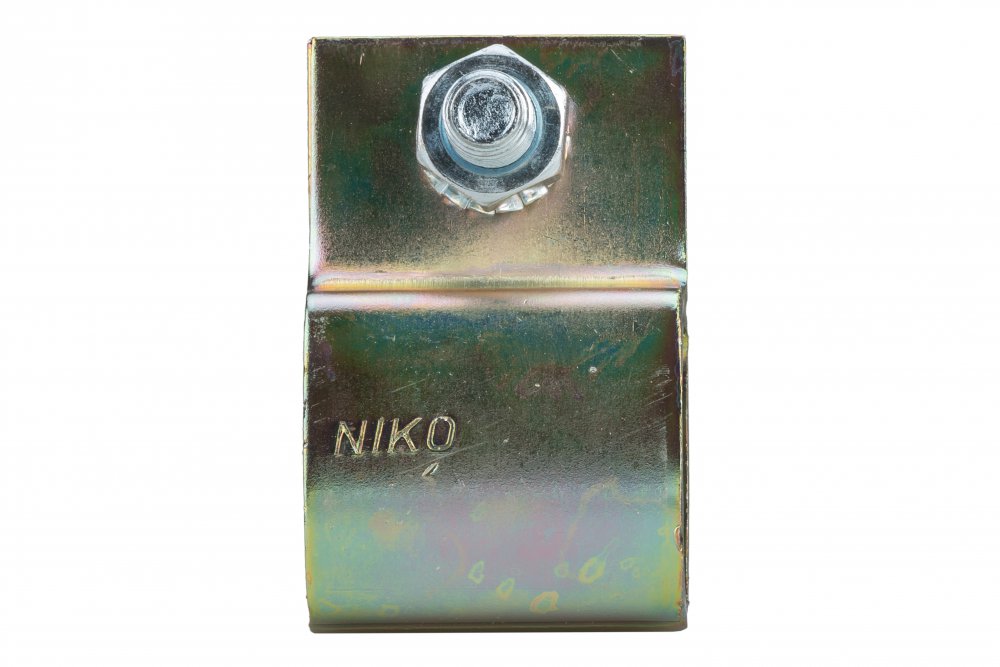

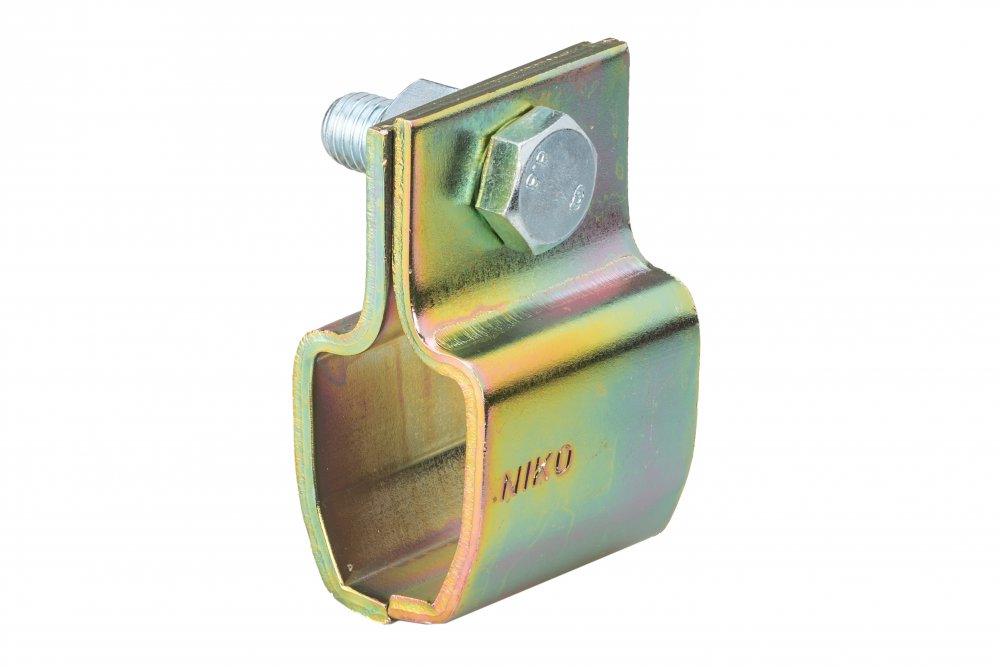

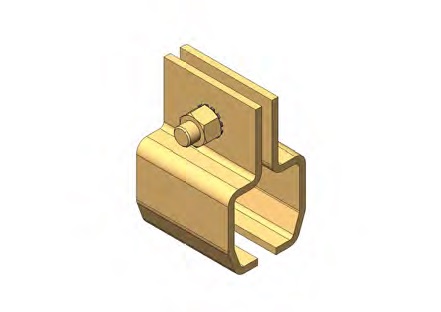

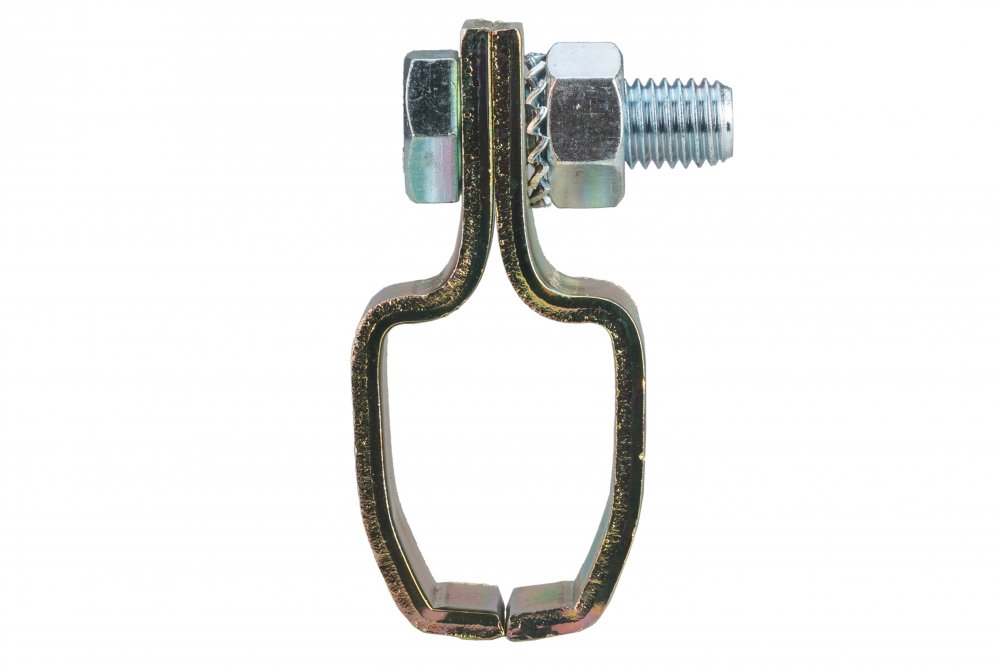

Svorka dělená k zavěšení

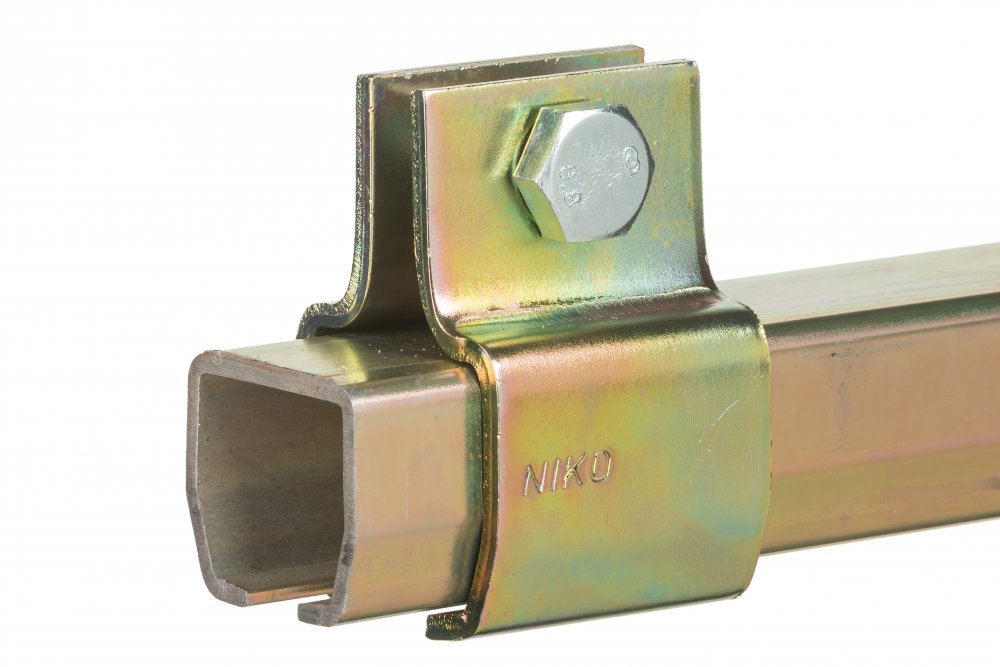

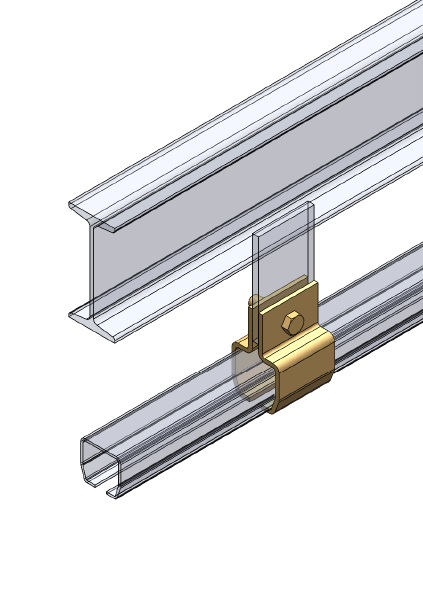

Tuto svorku používáme v kombinaci s plochou ocelí.
Jednotlivé komponenty prosím objednávejte v té dané velikosti, aby byla zajištěna dokonalá kompatibilita a jízdní vlastnosti (např. ke svorce vel. 23, použijeme kladky i kolejnice také ve vel. 23).

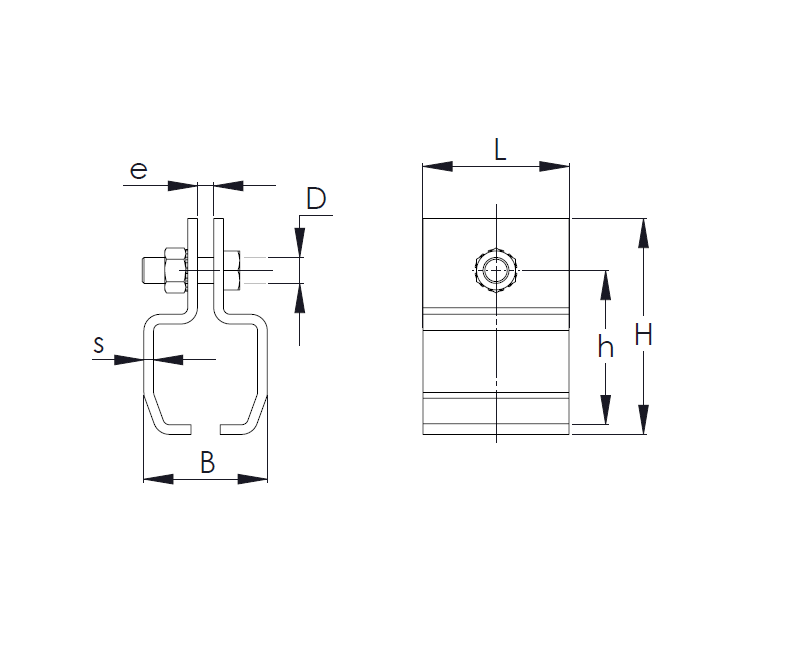

Níže je uvedena tabulka s rozměry v jednotlivých velikostech, v nichž je možné u nás svorku objednat.
Velikost | 21. | 23. | 24. | 25. | 26. | 27. |
B (mm) | 36 | 48 | 57 | 77 | 96 | 110 |
H (mm) | 65 | 78 | 88 | 132 | 150 | 180 |
L (mm) | 40 | 50 | 50 | 90 | 110 | 120 |
h (mm) | 47 | 60 | 70 | 94 | 112 | 148 |
s (mm) | 3 | 4 | 4 | 6 | 8 | 10 |
e (mm) | 6 | 8 | 8 | 10 | 10 | 15 |
D (mm) | M10 | M12 | M12 | M16 | M16 | M16 |
